GV800系列智能型高壓脉冲電網
GV800系(xi)列智能型高壓脉冲電網概述(shu)
GV800系列智(zhi)能型高壓脉冲電網是(shi)將220伏市電(dian)經(jing)内部升壓器升至脉冲5000伏高壓，每間隔1秒鐘向前端围欄輸(shu)出(chu)電壓，持續約(yue)0.5秒，当有人触網，控製箱分析計算電網電壓、電流的變化，排除误報后(hou)触发報警、当有人企圖逃跑或(huo)入侵時控製器會连續輸出高壓，直到人為干涉停(ting)止電(dian)壓打擊。
GV800系列智能型高壓(ya)脉冲電網特點
系統(tong)能够對各高壓(ya)箱與地面之間的電壓、電流数值進行實時檢測，並將监測数據實時上傳至监控室的電網控(kong)製(zhi)软件進行集中管理與分析。
實時檢測(ce)各高壓箱(xiang)在報警状態下的電流、電壓数值，並將采集数據上(shang)傳至监控室電網(wang)控製软件系統，實現远程监測與数據匯总管理(li)。
■ 具有分(fen)類報警功能：可對各防區高壓箱触(chu)網、断網、短網、故障時(shi)聲光報(bao)警指示；
■ 每0.2秒對(dui)各高壓箱進行巡檢，发送(song)、接收指令，监測系統運轉情况；
■ 接收(shou)不到所(suo)监控高壓箱指令和数據時，提示故障報警：
■ 具有聲光報警輸(shu)出接(jie)口，当有(you)警(jing)情時、開启聲(sheng)光報警器：
■ 具有预留聯(lian)動接口，可(ke)提供應急照明(ming)；
■ 系統報警率為100%，具有CAN总線通信接口；
■ 具有(you)温湿度檢測功能，可實時(shi)檢測設備安裝環境，可實時(shi)檢測設備安裝環境：
■ 具有远程接受電(dian)網(wang)控製软件下发的參数修改指令，不需要現場(chang)修改配置參数
■ 可脱离主機独(du)立工作，供電電源：AC180-240V/50HZ；
■ 具有(you)計算機远程控製和應急(ji)人工控製兩種模式。可實現對高壓電網的智能化(hua)控製(zhi)
系統采用雙臺高壓箱同時對單一防(fang)區進行(xing)管理和控製，当其中1臺高壓箱发生故障時，防區依然能够維持正常的(de)警戒(jie)状態，確保持續為電網(wang)提供高壓輸出，輸出電壓範围在5500V-7000V之間，對應的線間電壓則維持在11000V-14000V之(zhi)間的工作範围内。
■ 5500V-7000V之1間,線|間電壓11000V-14000V之|間
■ 最大輸(shu)出電流(liu)在480mA-500mA，刊擊電量在50mC-60mC；
■ 短路電流在480mA-500mA，具有触網、断網、短網、故障報警等功能
该產品在低功耗設計上表現突出，警戒功耗不大於50W，具有聲光(guang)報警輸出功(gong)能。
■ 在(zai)持續電擊(ji)時間不少於30MIN，電網仍(reng)能正常工作(zuo)；
■ 当出現多處同時触網、断網、短路(lu)的情况時(shi)，電網(wang)的打擊功能仍不受影響；
模擬線地或是線間打擊測試的核心環節(jie)中(zhong)，采用1KQ负载電阻來精確模擬高(gao)壓網線對地触網的真實工况(kuang)。
在高壓電網安全防護领域，该測試方案采用30kQ负载電阻進行模擬，用(yong)於驗證高壓網線對地触網的安(an)全性能。
系統的高壓和低壓控製部分分別安裝於(yu)控製箱内部(bu)，支持中壓、高壓、低壓單独(du)控製的灵活配置(zhi)方案，金屬板箱體采(cai)用1.
■ 具有远程接受電(dian)網(wang)控製软件下发的參数修改指令，不需要現場(chang)修改配置參数，
雙變壓器設計 |
單(dan)個防區電網主機的設計(ji)應当采用雙變壓器架構方案，其中(zhong)每個變壓器分別控製單個独立(li)回路，这樣的冗(rong)余設計能够確保当某一回路发生對地短路故障(zhang)時，不會對另(ling)一回(hui)路的 |
設置參数 |
主機支持灵活設置本機分(fen)區(qu)號、防區號、布/撤防状態等多項參数配置。 |
顯示參数 |
主機触摸(mo)屏應可實時顯(xian)示本機分區號、防區號、本機運行状態、電壓值、電(dian)流值、打擊(ji)電量值等多項關键(jian)信息，為(wei)用戶提供系統工作情(qing) |
報警功能
|
電網應具有自檢、工作状態顯示及報警(jing)記錄功能。 |
短網恢复 |
電網(wang)短(duan)網240 min内，短網原因消(xiao)除(chu)后,電網的短網部分應(ying)能恢复正常(chang)工作。 |
系統配件 |

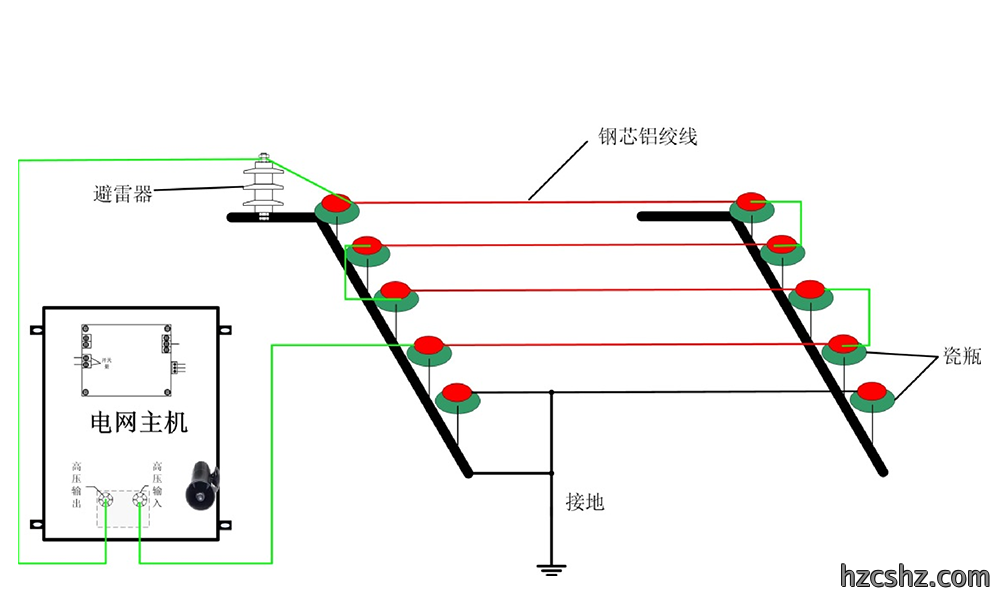

该系統(tong)由多個專業化的功能模块和關键設備組(zu)成，其中包括中央控製主機(ji)、電網主(zhu)機、岗楼報警機、電(dian)網(wang)支架、鋼芯(xin)铝绞線、高壓避雷(lei)器、警(jing)示燈、防踩型针式絕缘(yuan)子等核心 |
管理控製 |
網絡远程控製系統支持通過(guo)远程局域網架(jia)構，實現跨省或跨市分散(san)监管場所的(de)高壓電網系統統一管理與運維协調。 ★ 多個控製端同時(shi)在線控(kong)製； ★ 分級(ji)管理權限（软件(jian)特有(you)）； ★ 報警自動打印功能； ★ 人聲语(yu)音報(bao)警（软件(jian)特有(you)）； ★ 電(dian)子地圖（物(wu)理地圖(tu)顯示位置，软件(jian)地圖可(ke)調用現場监控視頻）； ★ 報警警情岗楼同步； |
性能 |
參数 |
輸入電壓範围 |
AC 180V～240V 50Hz； |
“線–地”高壓輸出峰值 |
4kV～6kV； |
“線–線”高壓輸出峰值 |
8kV～12kV； |
